Les conduites de protection des pipelines robotisées: solutions complètes pour les dommages et le vieillissement

Résumé exécutif

Dans l'automatisation industrielle moderne, les systèmes de pipelines robotiques sont essentiels pour assurer le bon fonctionnement des bras robotiques et des équipements automatisés.0, l'importance deconduits de protection des câbles robotisésCet article examine les technologies de base, la sélection des matériaux, les méthodes d'installation et les applications industrielles desconduits de protectionen prévenant les dommages et en atténuant le vieillissement, en fournissant aux utilisateurs industriels une référence complète pour une gestion optimale des pipelines.

Fonctions essentielles des conduites de protection des câbles robotiques

Les conduites de protection robotiques sont des systèmes spécialisés conçus pour protéger les câbles, les lignes hydrauliques et les connexions critiques.

1. Protection mécaniqueIl protège les câbles délicats contre les chocs, le concassage, l'abrasion et les collisions, en particulier dans les applications robotiques à grande vitesse où la flexion et la torsion constantes peuvent causer de l'usure.
2. Isolement par l'environnementIl bloque la poussière, les débris métalliques, les huiles, les produits chimiques et les liquides, prolongant la durée de vie des pipelines dans des environnements industriels difficiles tels que la fabrication automobile et la transformation alimentaire.
3. Prévention du vieillissementLes matériaux et les conceptions avancés minimisent les dommages causés par les rayons UV, les températures extrêmes et l'oxydation.3 à 5 foisdans les environnements extérieurs.

Types de conduits de protection des pipelines robotisés

Les innovations en matière de matériaux et de technologie

Les conduits modernes utilisent des matériaux avancés pour des performances supérieures:

1. Composites polymèresLes mélanges de PA, PUR et PET avec renforcement en fibre de verre/carbone offrent une résistance élevée (par exemple, PA12+GF30: résistance à la traction de 120 MPa) tout en conservant la souplesse.
2. Des modèles autolubrifiantsLes revêtements en PTFE réduisent le frottement en60%, réduisant l'usure des articulations robotiques.
3. Surveillance intelligente¢ Les conduits dotés d'un capteur intégré permettent de détecter la contrainte, la température et l'intégrité, ce qui permetmaintenance prédictive(par exemple, 78% de défaillances en moins dans les usines automobiles).

Meilleures pratiques en matière d'installation et de maintenance

Directives d'installation:

• Maintenir le rayon de courbure ≥ 5x le diamètre du conduit pour éviter la concentration de contraintes.
• Utilisez des pinces àIntervalles de 300 à 500 mm(réglage par taille), plus dense dans les zones de mouvement.
• Incluez des boucles de transition entre sections fixes ou mobiles.
• Permettez10 à 15% de longueur supplémentairepour les applications dynamiques.

Conseils d'entretien:

• Vérifiez régulièrement les fissures, les déformations et l'usure de la surface.
• L'huile/les débris doivent être propres pour éviter la corrosion.
• Remplacer les conduits selon les recommandations du fabricant en matière de cycle de vie.

Études de cas dans l'industrie

Fabrication automobile

Un constructeur automobile allemand a adopté des conduites multicouches avec:

• Couches de silicone à haute température (résistantes aux éclaboussures de soudure)
• Segmentation codée par couleur (pour éviter les interférences)
• Séparateurs internes (réduction de l'abrasion du câble)
  Résultat:Le FTMP des pipelines a augmenté de6 mois à plus de 3 ans.

Assemblage électronique

Un fabricant de semi-conducteurs a utilisé:

• Conducteurs sécurisés par ESD (résistance de surface de 106109Ω)
• Matériaux ultra-propres (classe ISO 4)
• Des motifs miniaturisés (8 mm OD)
  Résultat:Le rendement a été amélioré de20,3%, économiser4,5 millions par an..

Les tendances à venir

1. Intégration multifonctionnelle- Combiner les canaux électriques, les canaux de données et les canaux pneumatiques dans un seul conduit.
2. Matériaux adaptatifs¢ Alliages à mémoire de forme et polymères auto-réparateurs pour des propriétés d'auto-ajustement.
3. Les jumeaux numériquesLa modélisation virtuelle pour réduire le temps de développement de40%.
4. La durabilité¢ Matériaux biosourcés/recyclables (par exemple, PU à base d'huile de ricin avecUne empreinte carbone réduite de 60%) et

Guide d'achat

Principaux facteurs de sélection:

1. Paramètres de mouvementLa vitesse, l'accélération et la portée dictent les exigences de flexibilité/fatigue.
2. EnvironnementConsidérez la température, les produits chimiques, l'exposition aux UV et la propreté (par exemple, la conformité de la FDA pour l'industrie alimentaire).
3. Type de tuyauterie Adaptez la conception du conduit aux câbles/fibres/tubes (blindage EMI pour les câbles à courant élevé).
4. CertificationsLes normes UL94, ISO 13715 ou FDA.
5. Coût totalL'équilibre entre le prix initial et la durée de vie et la maintenance.

L' avantage:

Lieu d'origine:Chine

Nom de marque: Original

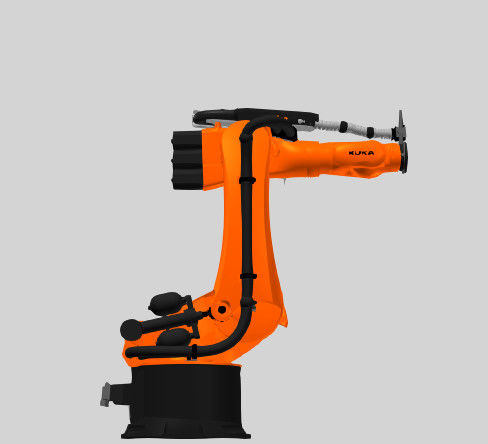

Numéro de modèle: conduits de protection des câbles KUKA

Le paquet pipeline comprend:

FAQ:

*Q. Je vous en prie.Pourquoi?

UneNotre entreprise travaille dans l'industrie des robots depuis plus de quinze ans.service après la période de garantie.

*Q. Je vous en prie.Et notre concept de service?

A: Je suis désolé.Nous gardons le téléphone ouvert toute la journée, en vue du client pour fournir une solution de rationalisation et une sélection de robots.

*- Je ne sais pas.Quels produits pouvons-nous offrir?

A: Je suis désolé.Robot, alimentation pour le robot, ligne pour le robot, entraînement pour le robot, pince pour le maniement.

*- Je ne sais pas.Pourquoi nous achetez-vous?

A: Je suis désolé.Vous n'avez pas à vous soucier du problème après-vente pour coopérer avec nous.
